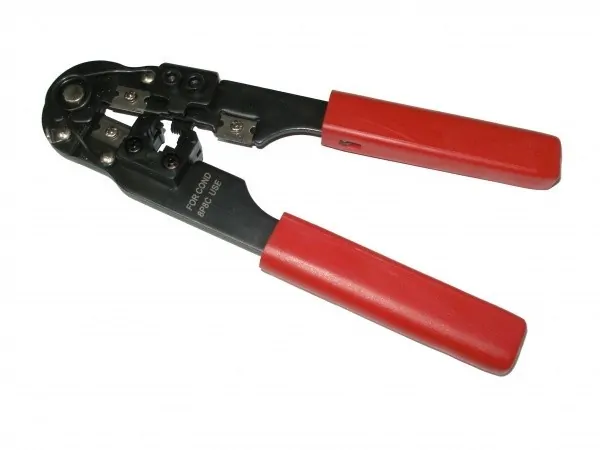

HY CT-210N/F Инструмент для обжима RJ-45 (8р8с)

Инструмент предназначен для обрезки, снятия изоляции с кабелей и обжима телекоммуникационных штекеров (типы штекеров см. ниже)

Инструкция:

1. Сожмите рукоятки и откройте замок.

2. Обрежьте кабель на необходимую длину. Убедитесь, что режете под прямым углом, а не по диагонали.

3. Вставьте плоский кабель между лезвиями для снятия изоляции. Старайтесь держать кабель перпендикулярно к ножам, сожмите ручки, вытяните кабель из инструмента.

4. Для снятия внешней изоляции с круглого кабеля поместите его в круглый профиль, сожмите рукоятки и проверните кабель вокруг своей оси.

5. Снимите внешнюю изоляцию, вставьте проводники в штекер, убедитесь в их правильном расположении.

6. Вставьте штекер с кабелем в соответствующее размеру штекера гнездо в инструменте.

Убедитесь, что проводники находятся строго между прессом инструмента и позолоченными контактами штекера.

Сожмите рукоятки до упора.



Для крепления следующих типов штекеров: 8P8C(RJ-45)
